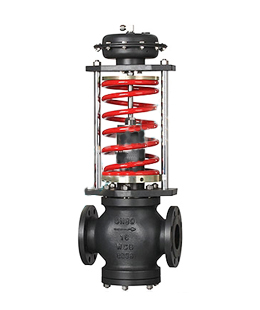

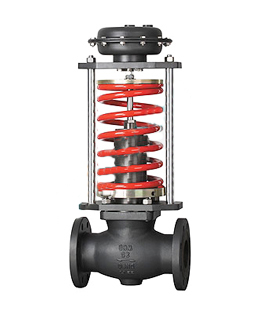

90V02自力式压力调节阀

自力式压力调节阀采用快开流量特征,具有动作灵敏,密封性好,压力设定点波动力小等优点。自力式压力调节阀广泛应用于石油、化工、电力、机械制造等各种工业设备中气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果。

90V02自力式压力调节阀 说明:

自力式压力调节阀采用快开流量特征,具有动作灵敏,密封性好,压力设定点波动力小等优点。自力式压力调节阀广泛应用于石油、化工、电力、机械制造等各种工业设备中气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果。


90V02自力式压力调节阀 分类:

本系列产品有单座(P)、套筒(M)、双座(N)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。


90V02自力式压力调节阀 结构:

压闭型:用于阀后压力调节,当阀后压力升高,阀门关闭,以达到减压,稳压的目的。
压开型:用于阀后压力调节,当阀后压力升高,阀门打开,以达到泄压,稳压的目的。


90V02自力式压力调节阀 特点:

●  无需外加能源,能在无电无气的场所工作,既方便又节约了能源
●  压力分段范围细且互相交叉,调节精度高
●  压力设定值在运行期间可连续设定
●  对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8
●  防低泄漏设计填料及填料函
●  橡胶膜片式检测,执行机构测精度高、动作灵敏
●  采用压力平衡机构,使调节阀反应灵敏、控制精确

自力式压力调节阀 技术参数


公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
噪音衡量系数Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允许压差
(Mpa)
PN16 1.6 1.5 1.2 1,0
PN40 2.0
阀盖形式 标准型-17~+300℃、高温型+300℃~+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座、套筒型阀芯
流量特性 线性


自力式压力调节阀 执行器参数


有效面积(cm ) 32※ 80 250 630
压力设定范围(MPa) 0.8~1.6 0.1~0.6 0.015~0.15 0.005~0.035
0.3~1.2 0.05~0.3 0.01~0.07
保证压力阀正常工作的
最小压差△Pmin(MPa)
≥0.05 ≥0.04 ≥0.01 ≥0.005
允许上下膜室之间最大压差(MPa) 2.0 1.25 0.4 0.15
材料 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维
控制管线、接头 铜管或钢管10×1; 卡套式接头:R1/4"

注:※该有效面积所对应的压力设定范围不适用于DN150-250。

自力式压力调节阀 性能指标


设定值偏差 ±8%
允许泄露量
(在规定实验条件下)
硬密封 4×0.01%阀额定容量
软密封 DN15~50 DN65~125 DN150~250
10气泡/min 20气泡/min 40气泡/min


自力式压力调节阀 工作温度


公称通径 15~125mm 150~250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷却罐≤200℃ 冷却罐和加长件≤200℃
冷却罐和散热片≤350℃ ※ 冷却罐和加长件≤300℃ ※
软密封 ≤150℃

注:※表示该阀允许工作温度,仅当介质为蒸汽时有效,且耐温至350℃需选用PN40的阀体。



自力式压力调节阀 零件材料


材料代号 C(WCB) P(304) R(316)

主要

零件

阀体 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座 1Cr18Ni9Ti(304) 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
阀杆 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
膜片 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
膜盖 A3、A4钢涂四氟乙烯
填料 聚四氟乙烯、柔性石墨
弹簧 60Si2Mn
导向套 HPb59-1
