Industrial automation valve
complete solution
KOSA is headquartered in the UK
To provide customers with industrial automation control valve one-stop solution
The parameters of these automatic control valves used in the control range are absolutely reliable
We mainly produce all kinds of industrial automatic control valves 查看更多

耐腐衬氟调节阀

50C05衬PTFE耐腐调节阀,采用阀体与内件全部衬氟结构,有效阻隔了腐蚀介质对阀门中金属材质的腐蚀。金属阀体内腔采用齿式加工处理。使内衬材料完全与金属接合,延长内衬材料的使用寿命与性能。阀杆密封可采用F46波纹管密封与PTFE填料两种组合密封,完全消除了介质从阀杆出向外漏的可能。不平衡式全衬结构特别针对低压常温工况下极具腐蚀性的介质使用。

   50C05衬PTFE耐腐调节阀,采用阀体与内件全部衬氟结构,有效阻隔了腐蚀介质对阀门中金属材质的腐蚀。金属阀体内腔采用齿式加工处理。使内衬材料完全与金属接合,延长内衬材料的使用寿命与性能。阀杆密封可采用F46波纹管密封与PTFE填料两种组合密封,完全消除了介质从阀杆出向外漏的可能。不平衡式全衬结构特别针对低压常温工况下极具腐蚀性的介质使用。

   电动衬氟调节阀是由引进型电动执行器和衬氟调节阀阀体两部分组成。接收控制器发出的4-20ma或1-5V等模拟信号,控制阀门的开度,以达到调节管道介质流量、压力等参数的目的。电动衬氟调节阀和其它普通电动调节阀区别在于阀体,有的管道输送如硫酸、王水等强腐蚀性的介质,因为腐蚀性太强,普通金属材质的调节阀无法用于这种工况。而电动衬氟调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波纹管密封。解决了金属阀门无法用在强腐蚀介质的工况。广泛的应用于强腐蚀介质的工况管道。

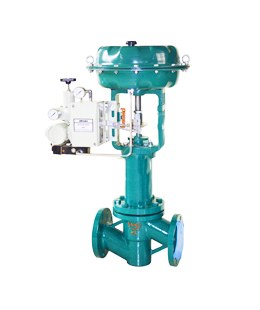

   气动衬氟调节阀是由气动薄膜执行机构直通单座衬氟调节阀阀体两部分组成。气动衬四氟调节阀阀体接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯,高压衬氟塑工艺,又采用聚四氟乙烯波纹管密封。衬四氟气动调节阀具有对酸、碱等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而衬四氟气动调节阀广泛适用于化工、冶金、医药等行业中。该产品主要特点:
(1)耐腐性好:阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯,能耐强腐蚀性流体。
(2)密封性能好:采用聚四氟乙烯波纹管和填料双重密封。
(3)泄漏量少:由于阀芯、阀座是软密封的泄漏量远远低于国家Ⅳ级标准。
(4)调节精度高:采用精小型的气动执行机构和电动执行机构,体积小,重量轻。


设计特色 Design features
采用顶部导向结构
阀体内腔及内件全包四氟
可加装四氟波纹管密封
双层密封保护,无外漏
适用于腐蚀性较强的场合
技术参数 Technical parameter
口径范围:DN15~DN250 (1/2"~10")
压力范围:PN1.0~2.5MPa(150LB)
温度范围:-29℃~+150℃(可选)
结构可选:单座式
阀体材质:碳钢、不锈钢
内衬材质:F46、F4、PFA、PTFE
流量特性:等百分比、线性
泄露等级:ASME B16.104 V
阀盖形式:标准型、波纹管密封型
连接方式:法兰式
执行机构:气动执行器、电动执行器

气动衬氟调节阀 技术参数


公称通径(DN) 20 25 32 40 50 65 80 100 150
阀座直径(dn) 20 25 32 40 50 65 80 100 150
额定流量系数(KV) 5.0 8 12 20 32 50 70 100 240
允许压差(MPa) 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B45
阀芯形式 单座柱塞式衬氟阀芯
流量特性 等百分比、直线特性


气动衬氟调节阀 执行机构


配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)


电动衬氟调节阀 技术参数


公称通径(DN) 20 25 32 40 50 65 80 100 150
阀座直径(dn) 20 25 32 40 50 65 80 100 150
额定流量系数(KV) 5.0 8 12 20 32 50 70 100 240
允许压差(MPa) 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60
阀芯形式 单座柱塞式衬氟阀芯
流量特性 等百分比、直线特性
配置执行器类别 3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

气动衬氟调节阀 性能指标


项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1


电动衬氟调节阀 性能指标


项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点 ±2.5
始点 ±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
