Industrial automation valve
complete solution
KOSA is headquartered in the UK
To provide customers with industrial automation control valve one-stop solution
The parameters of these automatic control valves used in the control range are absolutely reliable
We mainly produce all kinds of industrial automatic control valves 查看更多

电/气动V型球阀

我们的30V26抗磨专用V型球阀 球芯带有V型结构,对阀座具有剪切作用。广泛适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制,特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节和切断。

   我们的30V26抗磨专用V型球阀球芯带有V型结构,对阀座具有剪切作用。广泛适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制,特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节和切断。。

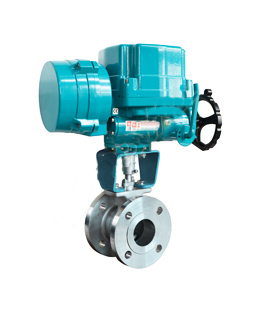

   电动V型调节球阀是采用引进型电动执行器及高品质V型球阀组成。由于球芯带有V型结构,对阀座具有剪切作用。因此电动V型调节球阀适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制,特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
1、电动V型球阀的V型切口的球芯与金属阀座之前具有剪切作用,特别适用于含纤维、微小固体颗粒、料浆等介质。
2、电动V型球阀还具有调节并可靠定位能力,流量特性为近似百分比,可调范围广。
3、电动V型球阀采用板簧加载的可动阀座结构,阀座与球芯不会产生卡阻或脱离等问题,密封可靠,使用寿命长。

   气动V型球阀是一种直角回转结构的高精度控制阀,可分为气动V型调节球阀与气动V型切断球阀。它与阀门定位器配套使用,可实现比例调节。与二位五通电磁阀及控制箱配套使用,可实现开关控制。气动V型球阀阀芯设计成带有特殊形状的V型缺口,具有精确的截流物性和控制功能,气动V型球阀适用于各种控制场合,结构紧凑,体积小,可紧卧安装等优点。气动V型调节球阀适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此气动V型球阀,气动V型调节球阀,气动V型切断球阀本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。


抗磨专用V型球阀 产品特点

1、具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触。
2、具有整体式的阀体结构,不存在产生潜在泄漏的可能。
3、具有等百分比特性,有很宽的控制范围和特别稳定的控制过程,可广泛用应于多种工艺流程中。
4、阀杆和球芯采用渐开线花键连接,当齿廓受载时,齿上有径向力能起自动定心作用,且各齿受力均匀使之强度高、寿命长。


设计特色 Design features
调节性能好,流量特性精准
适用带有固体物质的苛刻介质
中轴密封是活动的压块,方便检修
阀体小巧、经济实惠
密封面和内腔可做碳化钨处理
技术参数 Technical parameter
口径范围:DN25~DN600 (1"~24")
压力范围:PN1.6~6.4MPa
温度范围:-40℃~+425℃(可选)
材质可选:碳钢、不锈钢、双相钢
密封材料:PTFE、PPL、金属+STL
连接方式:法兰、对夹
驱动方式:气动执行器、电动执行器、蜗轮、手柄
控制方式:开关型ON/OFF、调节型4-20mA或1-5V
可选附件:电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀。(注明是否防爆)
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力 PN1.6、2.5、4.0、6.4MPa
强度试验 2.4~9.6MPa
密封试验 1.76~7.0MPa
流量特性 近似等百分比、直线特性
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S/90度) 8.5~30 36~60
可调节比 250:1 300:1
气动执行器
技术参数
可配EV-TORK、AT、RT、PT、VT、AW单双作用气动执行器
供气压力0.4~0.7MPa; 电气接口:G1/4"、G1/8"、G3/8"、G1/2"
控制方式:开关型(可选装附件)、调节型(配定位器+选装附件)
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
气动附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
电动执行器
技术参数
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS等系列角行程电动执行机构
标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V DC直流
控制方式:开关型(ON/OFF)、调节型(4-20mA输入输出)、智能型(4-20mA输入输出、液晶显示、遥控操作)
防护等级:IP67;隔爆标志:ExdⅡBT4(CT5);手操功能:手轮(手柄)
环境温度:-25~+70℃;环境湿度:≤95%
性能指标 驱动方式 气动 电动
基本误差 % ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差 % ± 2.5 ± 2.5
额定行程偏差 % ≤ 2.5 ≤ 2.5
